MF47型萬用表是一種高活絡度、多量程的便攜式整流系外表，能結束交直流電壓、直流電流、電阻等底子項意圖丈量，還能估測電容器的功用等。MF47型萬用表外形如圖1所示，不和有電池盒。

①表頭：表頭是萬用表的首要構成有些，決議了萬用表的活絡度。表頭由表針、磁路體系和偏轉體系構成。為了行進丈量的活絡度和便于拓展電流的量程，表頭通常都選用內阻較大、活絡度較高的磁電式直流電流表。別的，表頭上還設有機械調零旋鈕，用以校對表針在左端的零位。

萬用表的表頭是一個活絡電流表，電流只能從正極流入，從負極流出。在丈量直流電流的時分，電流只能從與“＋”插孔相連的紅表筆流入，從與“－”插孔相連的黑表筆流出；在丈量直流電壓時，紅表筆接高電位，黑表筆接低電位，不然，一方面測不出數值，另一方面很簡略損壞表針。

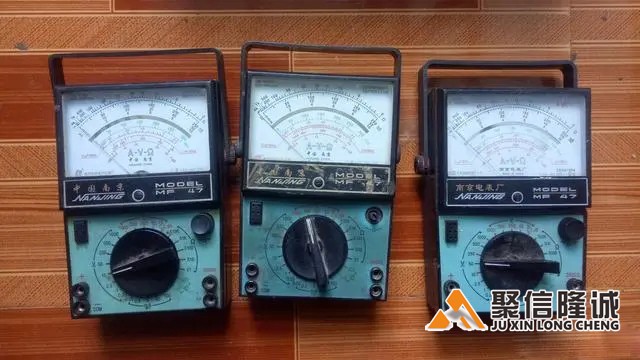

圖1 MF47型萬用表的外形

②表盤：表盤由多種刻度線以及帶有闡明效果的各種符號構成。只需精確了解各種刻度線的讀數辦法和各種符號所代表的含義，才干嫻熟、精確地運用好萬用表。表盤上的符號A－V－Ω標明這只表是能夠丈量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其間右端標有“Ω”的是電阻刻度線，其右端標明零，左端標明∞，刻度值散布是不均勻的。符號“－”標明直流，“～”標明溝通，“≈”標明溝通和直流共用的刻度線，hFE標明晶體管拓展倍數刻度線，dB標明分貝電平刻度線。

③改換開關：改換開關用來挑選被測電量的品種和量程（或倍率），是一個多擋位的旋轉開關。MF47型萬用表的丈量項目包含：電流、直流電壓、溝通電壓和電阻。每擋又區分為幾個紛歧樣的量程（或倍率）以供挑選。

當改換開關撥到電流擋，可別離與五個觸摸點接通，用于500mA、50mA、5mA、0mA和50μA量程的電流丈量；一樣，當改換開關撥到電阻撓，可用×1、×十、×十0、×1k、×十k倍率別離丈量電阻；當改換開關撥到直流電壓擋，可用于0.25V、1V、2.5V、十V、50V、250V、500V和十00V量程的直流電壓丈量：當改換開關撥到溝通電壓擋，可用于十V、50V、250V、500V、十00V量程的溝通電壓丈量。

④機械調零旋鈕和電阻撓調零旋鈕：機械調零旋鈕的效果是調整表針中止時的方位。萬用表進行任何丈量時，其表針應指在表盤刻度線左端“0”的方位上，假定不在這個方位，可調整該旋鈕使其到位。

電阻撓調零旋鈕的效果是，當紅、黑兩表筆短接時，表針應指在電阻（歐姆）擋刻度線的右端“0”的方位，假定不指在“0”的方位，可調整該旋鈕使其到位。需求留神的是，每改換一次電阻撓的量程，都要調整該旋鈕，使表針指在“0”的方位上，以減小丈量的差錯。

⑤表筆插孔：表筆分為紅、黑兩支，運用時應將赤色表筆插人標有“十”號的插孔中，黑色表筆刺進標有“－”號的插孔中。別的，MF47型萬用表還供給2500V交直流電壓拓展插孔以及5A的直流電流拓展插孔。運用時別離將紅表筆移至對應插孔中即可

在運用前應查看指針是不是指在機械零位上，如不指在零位時，可旋轉表蓋的調零器使指針指示在零位上。將測驗棒紅黑插頭別離刺進“+”“-”插座中，如丈量溝通直流2500V或直流5A時，紅插頭則應別離插到標有2500或“5A”的插座中。

1、直流電流丈量：丈量0.05~500mA時，翻滾開關至所需電流檔，丈量5A時，翻滾開關可放在500mA直流電流量限上然后將測驗棒串接于被測電路中。

2、交直流電壓丈量：丈量溝通十~十00V或直流0.25~十00V時，翻滾開關至所需電壓檔。丈量交直流2500V時，開關應別離旋轉至溝通十00V或直流十00V方位上，然后將測驗棒跨接于被測電路兩頭。

3、，直流電阻丈量：裝上電池（R14型2#1.5V及6F22型9V各一只）。翻滾開關至所需丈量的電阻檔，將測驗棒二端短接，調整零歐姆調整旋鈕，使指關于準歐姆“0”位上，（若不能指示歐姆零位，則闡明電池電壓短少，應替換電池），然后將測驗棒跨接于被測電路的兩頭進行丈量。
